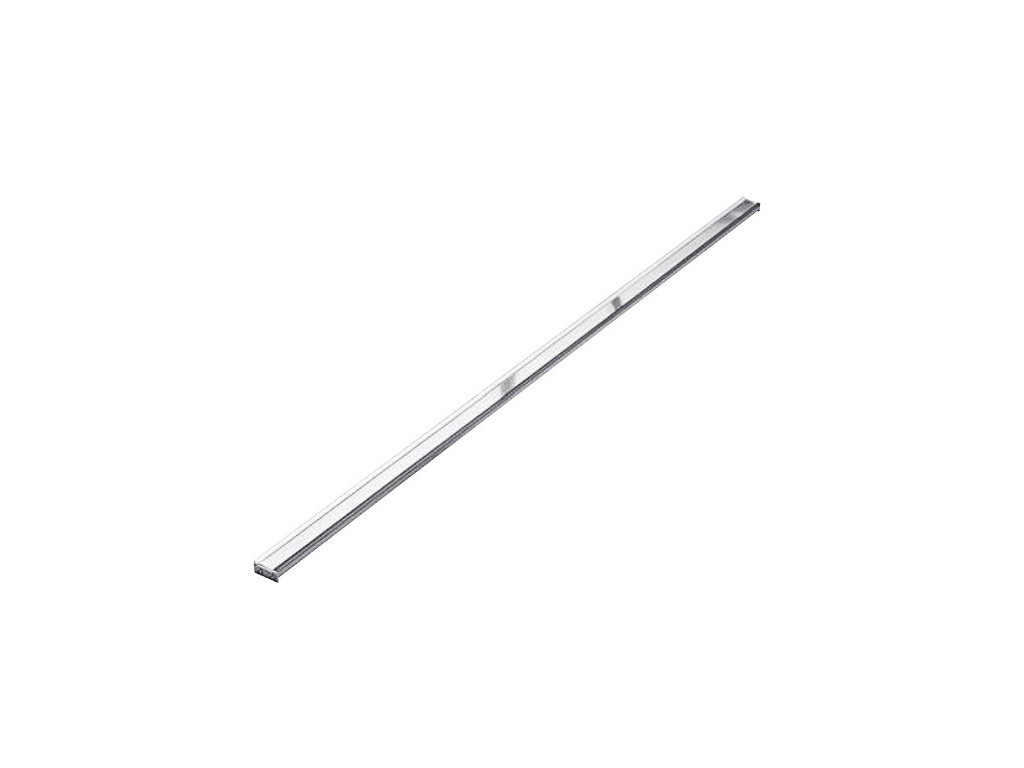

Magnetické digitální pravítko SL110 / délka 300 mm

Detailní popis produktu

SL110 Digitální magnetické odměřovací pravítko.

Pravítko SL110 je bezkontaktní, flexibilní magnetické páskové pravítko určené pro přesné měření lineárního posuvu.

Provedení:
- magnetická měřicí páska (magnetic tape scale),
- bezkontaktní systém měření polohy,
- určeno pro lineární snímání posuvu.

Konstrukce zajišťuje:
- vysokou mechanickou odolnost,
- snadnou instalaci,
- vhodnost pro široké spektrum měřicích aplikací.

Vlastnosti SL110:
Ekonomické řešení pro průmyslové aplikace.
Vhodné pro použití od lehkých provozů až po obrábění kovů.
Rozlišení: 10 µm (při použití snímací hlavy PL20C).
Maximální rychlost odezvy: 300 m/min (s PL20C).

Používá se typicky pro: osové odměřování, polohové systémy, retrofit strojů, měřicí a automatizační aplikace.

Technické parametry:
Měřicí délky (Measurement length L): 200 / 300 / 400 / 500 / 600 / 700 / 800 / 1000 / 1200 / 1500 / 1600 / 1700 / 1800 / 2000 mm.
Celková délka (Overall length): L + 103 mm.
Přesnost při 20 °C (Accuracy at 20 °C): ± (25 + 5L / 1000) µm (platí při použití snímací hlavy PL20C, délka L je v m).
Rozlišení (Resolution): 10 µm.
Maximální rychlost odezvy (Max. response speed): 300 m/min.
Koeficient teplotní roztažnosti (Thermal expansion coefficient): (10.4 ± 1) × 10?? / °C.

Pracovní teplota (Operating temperature): -5 °C až +45 °C.
Skladovací teplota (Storage temperature): -10 °C až +50 °C
Kompatibilní snímací hlava (Compatible reader head): PL20C

(Uvedená přesnost je platná při použití snímací hlavy PL20C.)
